همان طور که می دانید، جک بالابر آسانسور هیدرولیکی، یکی از اصلی ترین اجزای آن است. جک های بالابرها، تاثیر بسیار زیادی در کارکرد دقیق و بدون نقص یک بالابر یا آسانسور دارند و انتخاب صحیح نوع جک، کمک می کند تا بالابر و آسانسور شما از هر نوعی که باشد، بهترین کارکرد با بالاترین دوام و طول عمر را داشته باشد. از طرفی هم موضوعات مربوط به تعمیرات و نگهداری را داریم که خرید جک بالابر آسانسور مناسب و باکیفیت، کمک می کند تا هزینه ها و دردسرهای آن نیز کاهش یابد.
با ما در “اتوسازه دات کام” – سازنده انواع بالابر هیدرولیکی خانگی و صنعتی به صورت سفارشی و اختصاصی – همراه باشید تا شما را با نکات مهم درباره جک بالابر آسانسور هیدرولیکی آشنا کنیم:

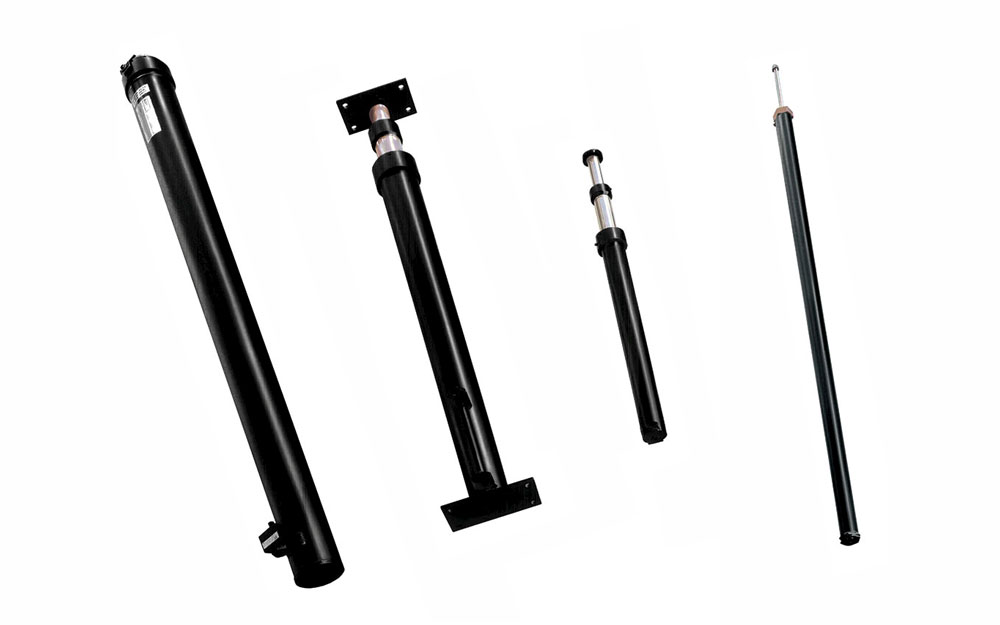

جک بالابر آسانسور هیدرولیکی چیست؟
جک هیدرولیک، اصلی ترین بازوی حرکتی در تمام انواع بالابر و آسانسور هیدرولیکی محسوب می شود. ساختار جک هیدرولیکی از شفت، سیلندر، پکینگ و لوازم آب بندی، شیر هواگیری و ملحقات دیگر تشکیل شده است که با استفاده از جریان روغن و فشار ناشی از تزریق آن توسط موتور بالابر، به صورت مستقیم یا غیرمستقیم، کفی بالابر هیدرولیکی را جابجا می نماید.
جک هیدرولیکی به سه مدل در بالابر و آسانسور طراحی و نصب می شود:
- به صورت مستقیم در زیر بالابر (که نیاز به حفر چاهک در محل دارد).
- به صورت مستقیم در کنار بالابر
- به صورت غیر مستقیم در کنار بالابر

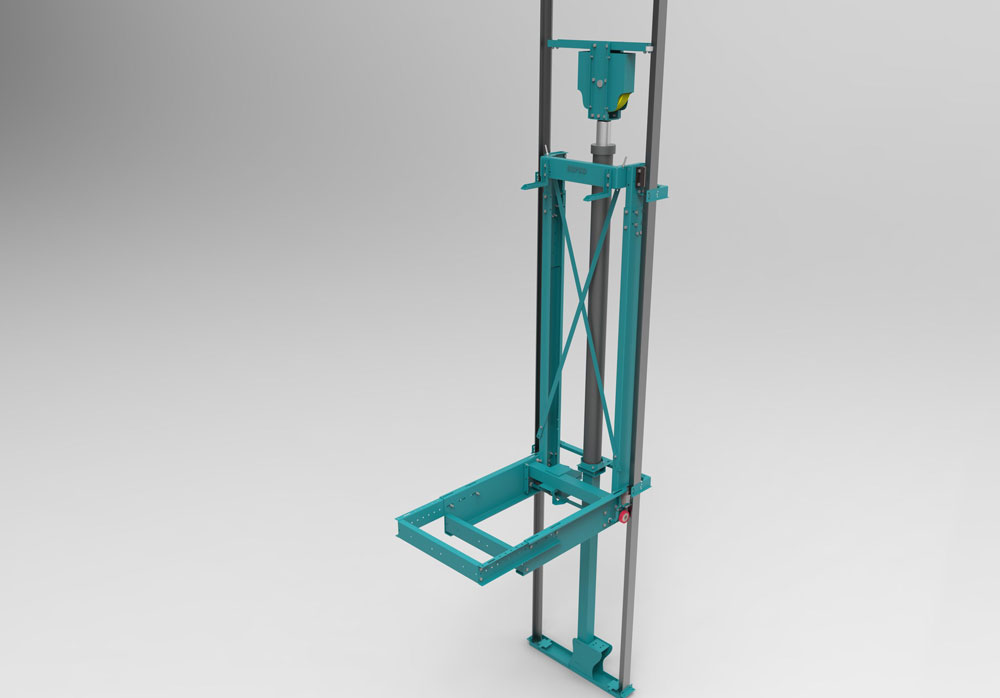

ساختار و عملکرد جک بالابر آسانسور هیدرولیکی
جک بالابر هیدرولیک از یک استوانه توخالی تشکیل شده است. این استوانه توخالی، همان سیلندر جک است که از جنس لوله فولادی بدون درز می باشد. همچنین یک میله فولادی توپر (یا لوله) با ضخامت مناسب به عنوان شفت نیز دارد که با جریان روغن، شفت داخل سیلندر در دو جهت در راستای عمودی حرکت می کند و باعث حرکت کفی بالابر می شود.
انواع جک بالابر آسانسور هیدرولیکی
جک شناوری
در جک های شناوری یا گلو آب بند، شفت به صورت مستقیم و بدون واسطه درون سیلندر قرار دارد و همواره قطر خارجی شفت و قطر داخلی سیلندر بسیار به هم نزدیک هستند.
جک پیستونی
در این نوع جک ها بر خلاف جک های شناوری که از گلوی سیلندر آب بندی می شوند، پکینگ و یا آب بند ها روی قطعه ای به نام پیستون نصب می شوند. معمولا شیاری روی پیستون جهت قرار گیری پکینگ ایجاد می گردد که با نصب پکینگ پیستون، مماس به سطح داخلی سیلندر قرار می گیرد و عملا وقتی روغن از ته جک وارد می شود، زیر پیستون محبوس گردیده و پیستون به سمت بالا حرکت حرکت می کند.

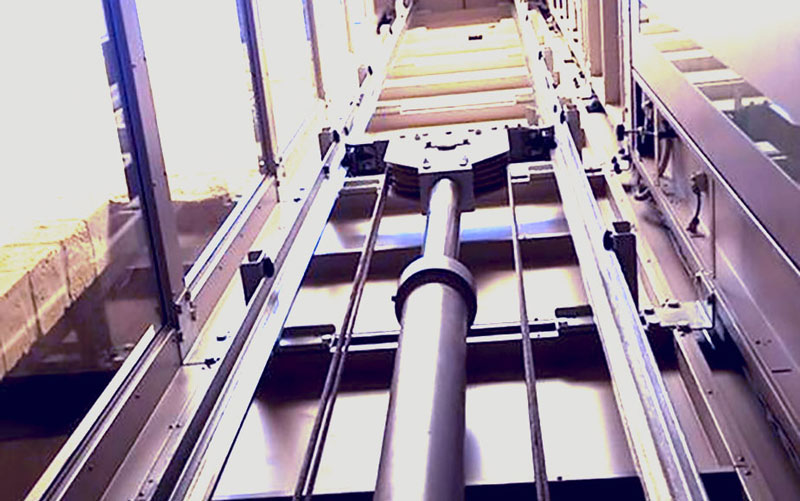

نکات مهم درباره جک بالابر آسانسور هیدرولیک
-
جک بالابر آسانسور هیدرولیکی از نوع شماوری بهتر است.
جک های شناوری یا همان جک های گلو آب بند، ارجحیت دارند و بهتر است در ساخت بالابرها و آسانسورهای هیدرولیکی، حتما از این نوع جک استفاده شود. دلیل این موضوع، آسان بودن تعویض و تعمیر جک در زمان خرابی پکینگ هاست.
-
انتخاب قطر شفت باید بر اساس ظرفیت و کورس حرکت انجام شود.
قطر شفت و یا لوله مورد نظر، باید در تناسب با ظرفیت و کورس حرکت انتخاب شود. به این معنی که به طور نرمال در آسانسورها، فشار کاری را زیر 30 bar در نظر بگیرید. این نکته برای جلوگیری از ترکیدگی در پوسته جک و خطرات و خرابی های دیگر در سیستم مثل شیلنگ می باشد.
-
سایز شفت ها و لوله ها باید استاندارد باشد.
سایز استاندارد برای شفت ها و لوله های کاربردی در طراحی و ساخت بالابر هیدرولیک، 90 ، 80 ، 70 میلی متر می باشد. رعایت این سایزبندهای استاندارد برای سهولت در تهیه پکینگ و گاید ها در صورت نیاز به تعمیرات می باشد.
-
استفاده از راپچر ولو کاملا ضروری است.
راپچر ولو؛ یکی از مهم ترین تجهیزات ایمنی در ساخت آسانسورها و بالابرهای هیدرولیکی می باشد که باید حتما روی آن نصب شود که به آن شیر اطمینان یا شیر ترکیدگی هم می گویند.
دلیل استفاده از این شیر ایمنی این است که اگر چنانچه شیلنگ بین پاور یونیت و جک بالابر آسانسور هیدرولیکی، دچار ترکیدگی شود، رابچر ولو مانع از سقوط کابین آسانسور میگردد. هنگامی که ترکیدگی در شیلنگ بین جک و پاور یونیت رخ دهد یا سرعت پایین آمدن کابین یا کفی، بیش از حد مجاز باشد، راپچر ولو عمل می کند و کابین را به نرمی متوقف می نماید.
